敬告
- 在产品安装前必须认真阅读说明书，并妥善保存说明书以便日后使用，查阅。
- 本产品必须由专业人员或经公司授权的人员进行安装。安装产品时严禁儿童或无关人员靠近。
- 本产品的包装材料可能对小孩造成潜在的危险，所以必须存放在小孩接触不到的地方。
- 本产品严格按照本说明书所述的使用功能设计及制造的，任何不按照说明书规定的使用及操作，都可能损坏产品或对人身造成危险。
- 本公司对于不恰当使用本产品及超过规定使用范围而产生的后果概不负责。
- 本产品禁止在易燃易爆的环境中安装使用，否则会产生严重的安全隐患。
- 产品的安装必须遵守国家的有关标准
- 在系统中使用非本公司配套的产品所产生的安全及其它不正常的问题，本公司不负任何责任。
- 安装人员必须向用户详细介绍操作方法及应急状态下的有关规定，并向用户提供本产品的说明书。
- 控制器或遥控器应安装或旋转在儿童无法触摸到的地方，以防发生意外。
- 严禁用户私自维修或调整产品，有问题请及时联系专业人员或公司授权人员。
- 说明书中未明文规定的都是不允许的。

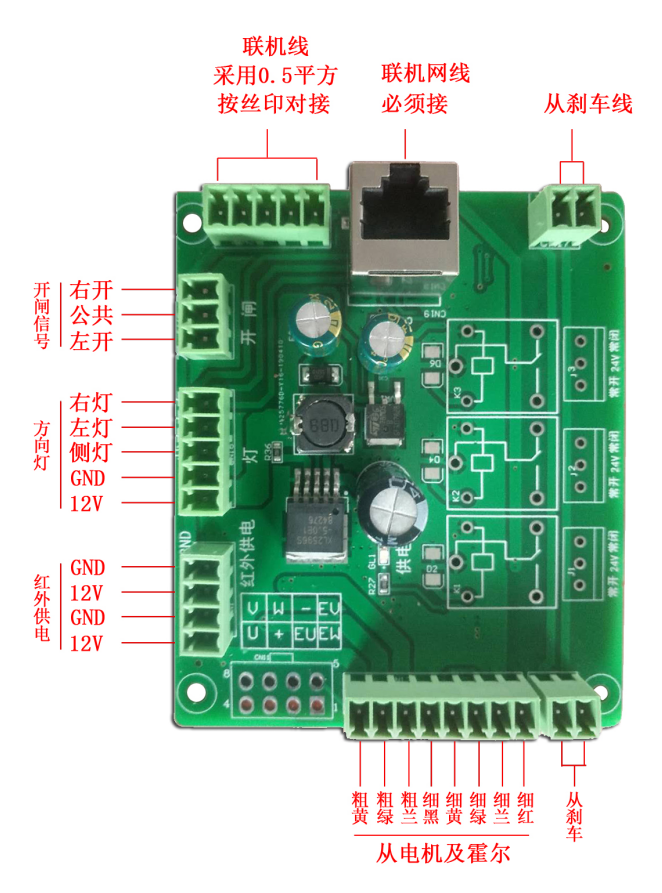

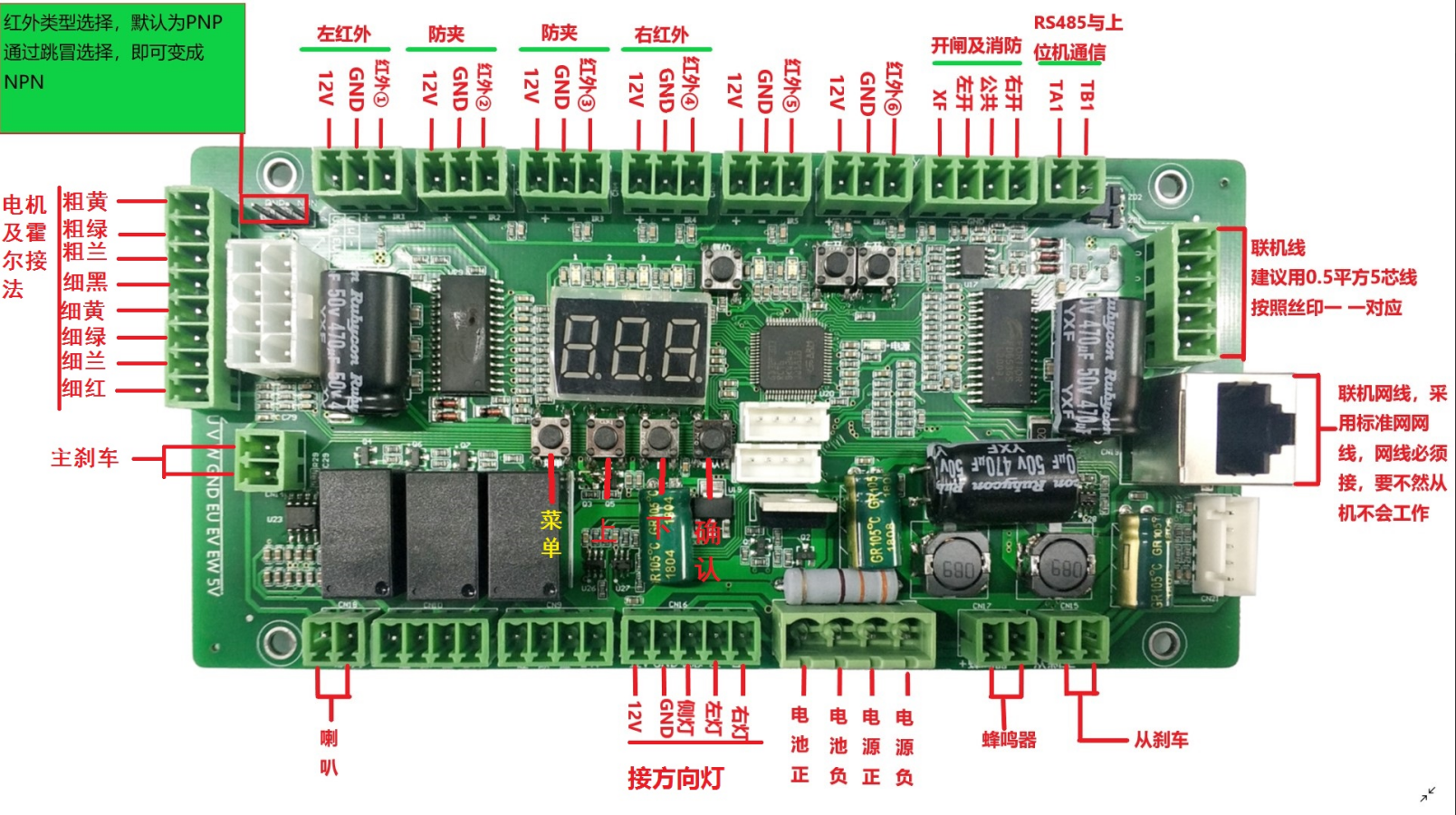

基本接线图：
设置操作定义及方法：
| 菜单号 |
含义 |
默认值 | 设置范围 | 单位 | |||
| L-1 | 出入口开启时长 （单位秒） | 6 | 0-30 | s (秒) | |||
| L-2 | 闸机工作方式
0：左边刷卡右边刷卡 1：左边红外右边刷卡 2:右边红外左边刷卡 3：左右红外 |
0 | 0-3 | ||||
| L-3 | 延时关门时长（单位秒） | 0.2 | 0-50 | s（秒） | |||
| L-4 | 左边通行语音 | 1 | 0-18 0代表：欢迎光临
1代表：欢迎再次光临 |
详看语音列表 | |||
| L-5 | 右边通行语音 | 15 | |||||
| L-6 | 红外叠加时间（单位秒） | 3 | 0-30 | （秒） | |||
| L-7 | 断电开闸方向 | 0 | 0代表：左开
1代表：右开 |
||||
| L-8 | 报警语音 | 0 | 0代表：非法闯入请刷卡
1代表： 滴滴声 |
||||
| L-9 | 出入口记忆功能配置 | 0 | 0代表:不带记忆功能
1代表：带记忆功能 |
||||
| L-10 | 红外防夹动作 | 1 | 0代表：不关闸
1代表：关闸 |
||||
| L-11 | 红外数量 | 4 | 0代表：4 1代表：6 | 1 为预留 | |||
| L-12 | 语音音量 | 15 | 0最小 15最大 | 0最小
15最大 |
|||
| L-13 | 语音测试 | 按确定键退出 | |||||
| L-14 | 老化测试 | 按确定进入，按菜单退出 | |||||
| L-15 | 主电机种类选择 | 0 | 0/1 | ||||
| L-16 | 从电机种类选择 | 0 | 0|1 | ||||
| D-1 | 关门位置设置 | 如果门对的不齐进入后电机松轴摆到想要的关门位置 | |||||
| D-2 | 左开门位置设置 | 进入后左开闸然后电机松轴，摆到想要的开门位置 | |||||
| D-3 | 右开门位置设置 | 进入后右开闸然后电机松轴摆到想要的开门位置 | |||||
| D-4 | 开关门速度设置 | 3 | 1-10 | 1 最快
10最慢 |
|||
| D-5 | 闸机模式 | 0 | 0 摆闸 1 翼闸 | ||||
| D-6 | 是否有离合器 | 0 | 0 无 1 有 | ||||
| D-7 | 反弹模式 | 0 | 0:打到人以后弹回继续开 1: 打到人以后 停顿一下继续开 | ||||
| D-8 | 对抗力度 | 10 | 1–10 | 数值越大力越大，数值越小力越小 | |||
| D-9 | 复位时间 | 0 | 0.1-10 | ||||
| D-10 | 主关门缓冲力度 | 50 | 1-150 | ||||
| D-11 | 主机电机力度 | 65 | 1-100 | ||||
| D-12 | 从关门缓冲力度 | 15 | 1-150 | ||||
| D-13 | 从机电机力度 | 65 | 1-105 | ||||
| D-14 | 电源功率 | 6 | 1–10 | ||||
| D-15 | 找零速度 | 5 | 1–10 | ||||
| D-16 | 翼闸零位方向 | 0 | 0-1 | ||||
| D-17 | 物理防夹灵敏度 | 75 | 1-99 | ||||
| D-18 | 物理防夹电流时间 | 10 | 1-99 | ||||
| D-19 | KP | 160 | 100-999 | ||||
| D-20 | KI | 10 | 1-200 | ||||
| D-21 | 离合吸合角度 | 15 | 1–2 | ||||
| D-22 | 离合调节的占空比 | 40 | 1–100 | ||||
| D-23 | 物理防夹反应时间 | 40 | 1–100 | 速度越慢，数值越大 | |||
| D-24 | 堵转零敏度 | 2 | 0.1-100 | 减速越大，数值越小 | |||
注意事项：
1.待机下长按确定键进数显变成3个横杠 ，然后按上下按钮总共超过3次，按确定键恢复出厂
出设置。
2.由于本控制板是一控二方式，各用户至少使用一台24V /6.5安培以上的电源（电源输出功率
不够不匹配时运行电流过载会导致电源频繁启动，电源输出功率越大电机对抗力度越大）。
备注：
请严格按照以上接线定义和设置说明操作使用，否则造成的一切后果由用户自行承担；
以上为常规标准控制板使用参数说明，如需增加其他功能或特殊订制欢迎联系我们。
常见问题解析：
1.如果出现门不断开关，请把D-23调到50
2.如果两个门开关不同步，通过调节D-10主机关门缓存力度和从机关门缓存力度D-12，那个速度慢就把那个调节大。
1.带离合器机芯调试防法:
D-6 改成1
D-8 改成2
D-9 改成5
D-10 D-12 改成15，前提要求机芯同心度做的要好，要不然门会出现不断开关
如果想要快速，请使用24V10A开关电源，D19改成230，
D21调成10
翼闸调试说明：电机需使用3000转30K刷电机
1：D-4调成1
2：D-5调成1
3：D-10调成90 D-12调成90
4：D-19调成 230
如果翼闸零位不对在开门位置，D-16调成0
